解决方案

　　短距离带宽测试仪主要目的是评估被测光纤条线的带宽性能。通过观察信号经被测件（多模光纤组件）传播后的波形改变来实现的。通过分析眼图（通信领域测试系统中类似眼睛形状的图形）完成对波形改变的定量测试。通过测试综合眼图衰减SEA值，确认MPO光缆性能是否满足100GBASE-SR4 标准要求。SEA 是综合了 DMD 效应和插入损耗、回波损耗的一个综合损耗。在实际测量中这一参数实际包含了 DMD效应、插入损耗以及未知的影响光信号传输的其它因素，SEA值的大小决定了多模光纤的传输性能。因此，在采购光纤眼图测试仪器时需考虑到后期的SEA参数评估需求。

　　WideOpitx是AEM与华为公司参与研制的专门针对100GSR4系列光缆研发的设备，经华为2012核心实验室证明其测试安全、可靠，所有华为多模光缆新供应商均需具备“综合眼图衰减”（简称：SEA参数）判据的眼图测试设备。

　从判据来看，传统眼图测试设备均以IEEE802.3和YD/T3125.2的眼高眼宽作为判定依据，但这些标准均是基于光收发模块，而非光缆介质传输性能的眼图。经过理论仿真和实际测试证明，基于上述标准获得的光缆介质传输性能眼图参数（眼高/眼宽）存在：离散性大、线性度差、难于进行数据补偿等缺点，从而造成质量拦截率低于90%。由华为公司参与提出的“综合眼图衰减”（简称：SEA参数）克服了上述传统眼图判据的缺点，质量拦截率高达98.2%。

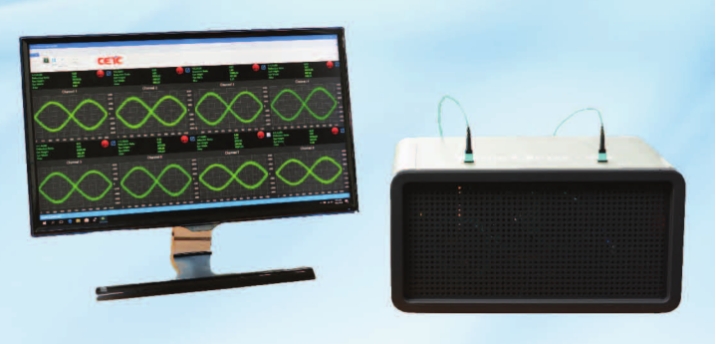

 WideOptix-SR4外观图



　　综合考虑多模光纤发展趋势和带宽传输性能检验标准的判定，以及华为等光通信行业内具有影响力的企业认可度，其综合眼图衰减（简称：SEA参数）较传统眼高/眼宽判据更精确、更稳定，质量拦截率更高，符合光通信传输能力判定标准的发展趋势。

　　WideOptix-SR4是光纤眼图测试系统的最佳选择。
