汽车以太网测试





　

　     •车载以太网线束传输性能的测试

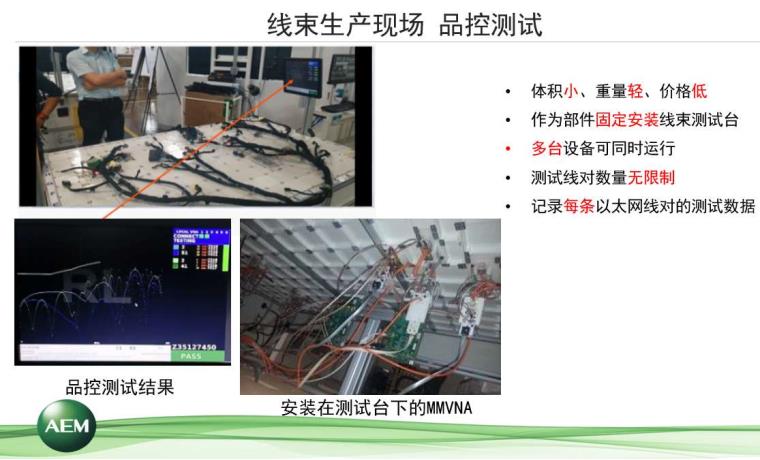

　　•线束生产线的品控测试

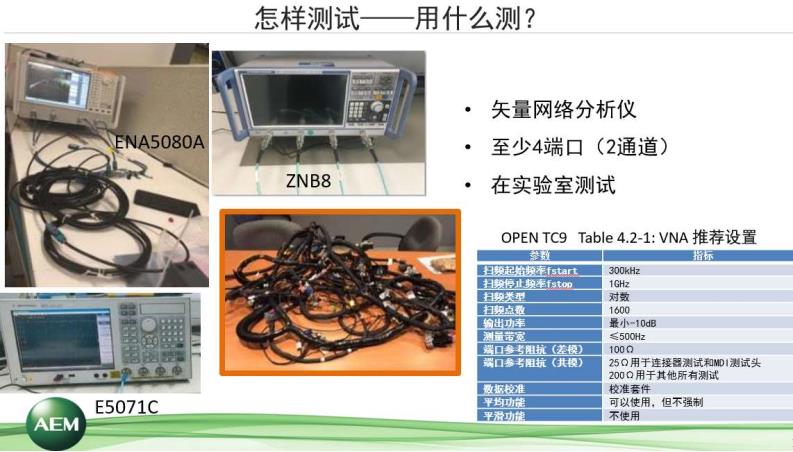

　　根据OPEN联盟对测试设备的规定，目前市场上的常规矢量网络分析仪（简称：矢量网分）都能对以太网线束进行测试，但常规通用型矢量网分是供专业技术人员使用的，成本与可操控性都不适合生产一线的大批量品控测试。

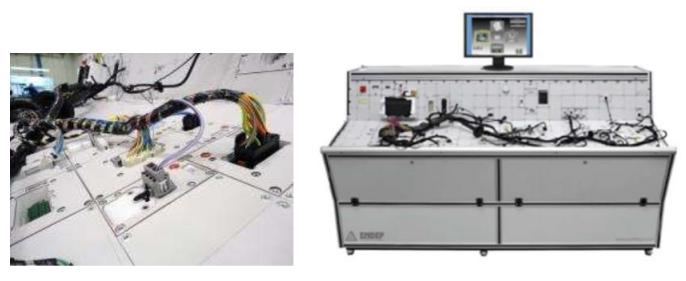

　　与汽车传统线束的产线测试类似，如果将具有矢量网分功能的测试部件安装于线束测试台内，并受控于测试台的系统软件，则完全可以实现以太网线束大批量、自动化、高功效测试。

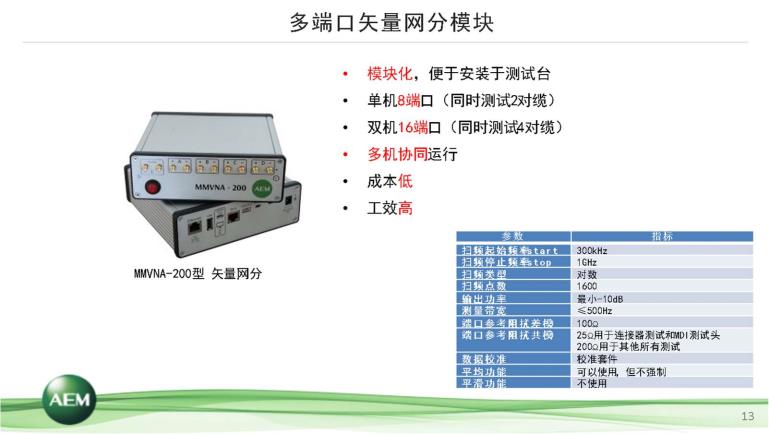

　　新加坡AEM公司研发生产的MMVNA200型多端口、模块化、网分部件，就可以应用于上述线束测试台，通过标准USB接口受控于PC机软件，实现对线束的以太网传输性能测试。



　　•线束安装现场的测试

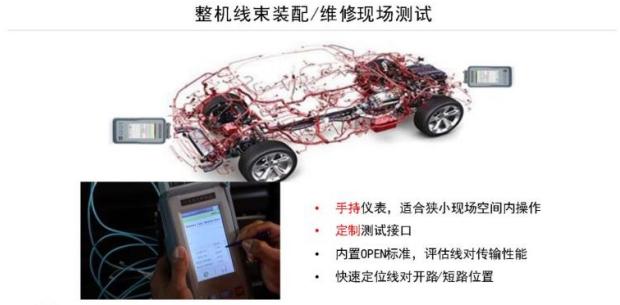

　　汽车整机装配过程中，底盘、轮胎、发动机、车体等都可以用机器人（手）来完成，线束的布放与安装仍然完全依靠一线工人手动完成。人既是最可靠的，又是最不可靠的，出错概论很低，但不为0。为了及时发现线束故障，有必要对装机后的线束进行现场测试。

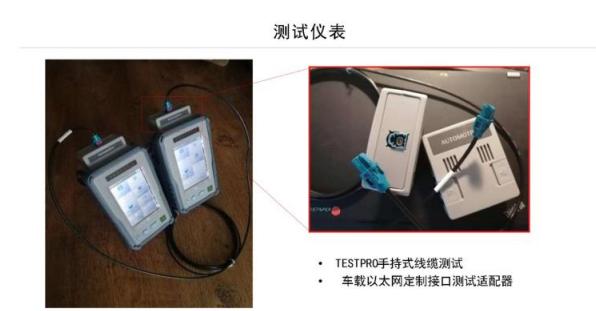

　　汽车维修过程中也会遇到类似测试问题。实验室的通用型矢量网分受其体积和操控性限制，很难在线束安装现场进行测试。针对以上情况，AEM公司提出手持仪表解决方案。

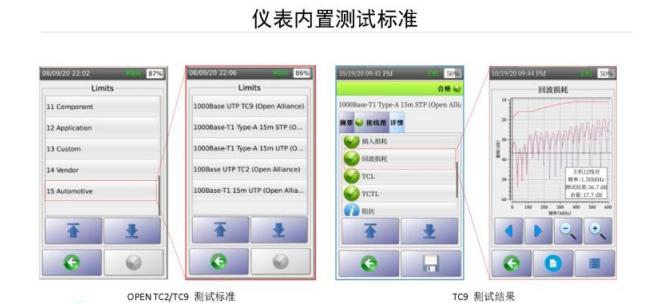

　　仪表的测试接口是定制化和模块化的，可根据被测线束连接器型号现场更换；仪表内置了OPEN联盟和IEEE802.3的相关标准，通过触屏点选，可自动判断被测线束相关指标是否符合标准要求。
