线缆认证分析仪技术规范(1)-2



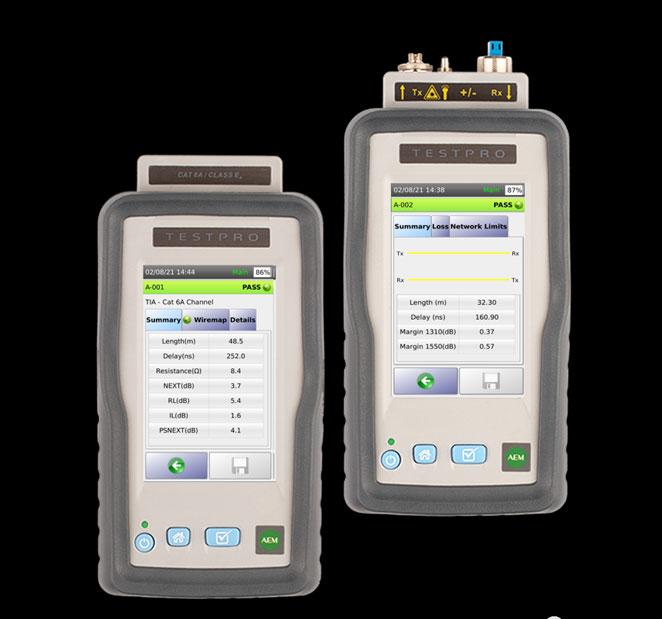

　　1.1.1.11.功能概述



　　本技术规格书论述了线缆认证分析仪的测试功能要求、性能要求。适用于5G网络覆盖及性能测试。



　　2.功能要求



　　（1）※支持高达3000MHZ的测试频率可支持CAT8及以下的通道及永久链路测试；



　　（2）※配合专用POE测试模块支持测试PoE承载能力——可用功率和线损（信道末端实测电压/电流/功率），内置网线（SPE）测试标准，图形化实时显示接线图故障；



　　（3）※无需其他任何配件即可对网络设备的IP地址/MAC地址进行扫描，并通过ping的方式确认设备的联网状态；10/100/1G网络连通性测试,-Ping目标IP地址,-路由跟踪,-流量发生,-发现和统计网络设备-识别Wi-Fi用户名（SSID）和接收信号强度（RSSI）。



　　（4）※自动判断交换机POE端口是否正常工作，是否有潜在的隐患，在90W带负载功率下是否达标；



　　（5）※可对交换机持续负载监测，测试100M/1G/2.5G/5G/10Gpbs三种速率的SNR是否达标。



　　(6)※只要端到端连接2根导体，就能识别所有可能的连接情况，无需按键操作。

　　3.性能指标



　　（1）测试带宽频率:1~3000MHz



　　（2）故障显示:图形化实时显示接线图故障



　　（3）CAT8/6a类/E级布线测试时间(包括TCL和不平衡电阻）:6秒



　　（4）测试以太网速率:1G/2.5G/5G/10Gbps



　　（5）利用POE测试模块支持PoE探测:PoE承载能力——可用功率和线损（信道末端实测电压/电流/功率）



　　（6）双端射频（RF）测试



　　-IL,RL,NEXT,ACR-F,TCL



　　-符合TIA和ISO/IEC标准规定的所有强制和可选射频测试项目



　　-支持大于1000 m单线对链路双端测试



　　（7）长度(传播时延)



　　-双端测试：0–600m分辨率0.1m



　　(0–6,000 ns，分辨率1 ns)



　　-时延偏差，分辨率1 ns



　　支持测试的缆线



　　-4线对双绞线



　　-1线对双绞线



　　-同轴电缆



　　-光纤(SM/MM)



　　TDR-RL（回波损耗时域反射）



　　-0-100 m(分辨率：0.25 m)



　　-定位故障距离



　　TDR-NEXT（串扰时域反射）



　　-0-100 m(分辨率：1 m)



　　阻抗



　　-0-1000Ω



　　-90-110Ω范围内分辨率：0.1Ω



　　4.其它要求



　　（1）5英寸TFT彩色触屏、分辨率：800×480像素,尺寸:



　　200mm X 105mm X 50mm



　　（2）电源:标配5V/3A、支持5~12V、2.1mm插头



　　（3）电池:3.7V 13200mAh锂离子,典型工作时间9小时



　　（4）持续测试时间8小时频率分辨率0.125MHz



　　(5)测试平台操作系统:Linux



　　(6)测试平台测试适配器接口



　　-高频连接器，测试接口支持5000次插拔



　　-适配器与测试平台支持热插拔



　　(7)测试平台



　　-9-通道（含屏蔽层），双端双向测试



　　混合模式射频（RF）和直流（DC）测试引擎



　　-业内最高性能数据电缆测试架构专利



　　-内置GB50312、ISO11801、TIA568D等认证标标准



　　-内置OPEN联盟TC2/TC9车载以太网链路段评测标准



　　(8)测试记录存储



　　-仪表内存：10000条



　　-支持U盘存储



　　-支持云存储



　　-
