线束关键技术及发展趋势



　　在汽车“新四化”的背景下，基于线束行业的问题和挑战，线束领域未来将向轻量化、高压化、高速化、平台化、智造化五个方向发展。



　　1.轻量化



　　1.1优化架构，减少线束长度

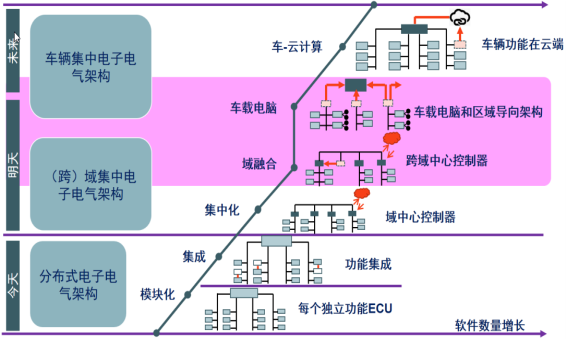

　　整车网络架构从传统的分布式架构，逐渐进化为集中式域架构，采用了域控制器集成架构，线束长度相比传统车减少50%。



　　2.高压化



　　2.1高压连接器平台化设计



　　新能源汽车高压系统通常采用300V以上高电压，大电流，对连接器的绝缘、防护等安全性要求更高。高压连接器平台化设计关键项主要有温升及降额曲线、高压互锁设计、防护等级、电磁屏蔽、连接器材质选择等。高压连接器从定制化到平台化，从金属连接器到塑料连接器轻量化，趋势明显。

　　3.高速化



　　3.1车载以太网的研究与应用



　　是一种用以太网连接车内电子单元的新型局域网技术。主要应用于带宽需求较高的系统，如自动驾驶辅助系统（ADAS）、车载诊断系统（OBD）以及车载信息娱乐系统等，可实现100M/s甚至10G/s的数据传输速率。



　　以太网标准，主要是IEEE（Institute of Electrical and Electronics Engineers,电气和电子工程师协会）IEEE 802.3、OPEN联盟标准（One Pair Ether-Net，单绞线以太网联盟）。



　　普通以太网使用2对或4对非屏蔽双绞线(UTP)电缆，车载以太网在单对非屏蔽双绞线上可实现100Mbit/s甚至1Gbit/s的数据传输速率，并满足汽车行业高可靠性，低电磁辐射，低功耗，带宽分配，低延迟以及同步实时性等方面的要求。
