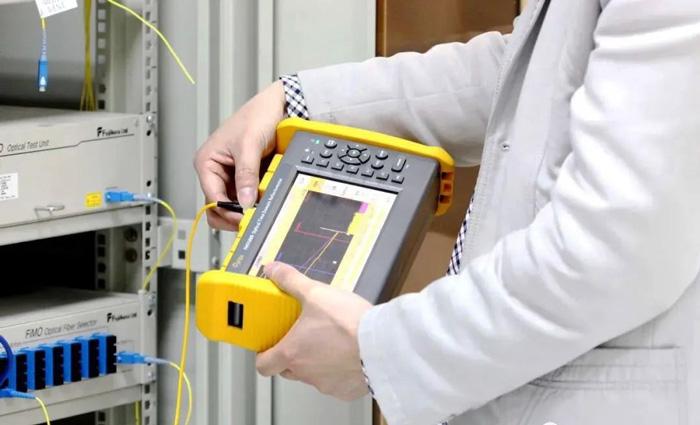

OTDR是最常用的光纤测量仪器之一，被广泛应用于光纤光缆工程的测量、施工、维护及验收工作中。虽说OTDR用途广泛，是许多装维队伍和工程队的常用仪表，但由于OTDR的曲线表达方式不够直观，还是有许多从业人员不会看曲线，以下是几种OTDR常见曲线分析，能够让大家快速入门，读懂OTDR。

　　01、常规曲线



　　正常的曲线除了头尾两端，都是比较平滑的，这类曲线都是没有问题的。而如果当中有像是：熔接点、法兰、弯折之类的事件点，那就可能是事件点损耗太小或是在头端盲区里被淹没了。我们默认的1550nm波长衰减标准为0.2dB/km，1310的衰减标准为0.35dB/km，这也是决定我们常规曲线斜率的一大因素。



　　02、断纤



　　断纤是一种非常严重的线路故障。一般来说，完整的光纤连接头会由于菲涅尔反射形成反射峰。如果端面是断纤，那么一般来说端面是必然不平整的，像是老鼠咬断，意外夹断之类的，所造成的端面不平整，也就导致无法由于菲涅尔反射形成反射峰，表现为一个掉落的曲线，但也有人为用切割刀切断的情况，这种情况下是有反射峰的，具体情况具体分析。

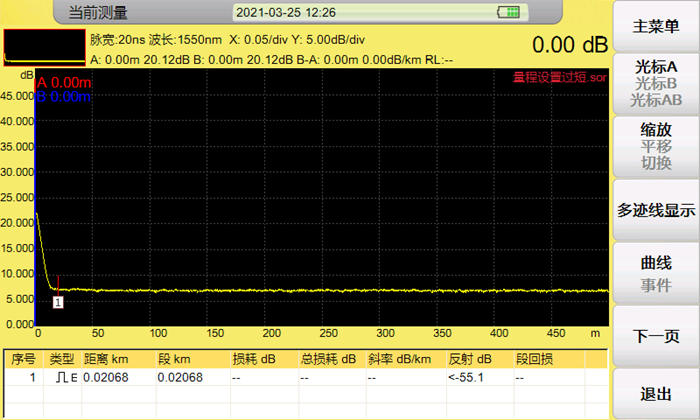

　　03、量程不合适



　　如果我们没使用自动模式，那么就需要手动选择量程，可我们在不知道光纤长度的情况下，难免会选大了或选小了，于是出现测试波形曲线挤在一起或者是整个屏幕都是曲线的情况，由于一般建议测试量程为实际长度的1.5到2倍左右，所以建议先用自动测试看看大概的线路长度，再手动选择更合适的量程。



　　04、接触不良



　　接触不良是指光纤与光纤之间的光信号传输不顺畅，可能是法兰没连好或者是光纤接头的端面有脏污引起的，头端接触问题为：光纤起始段有一段下滑的弧线，中间法兰接触问题表现为：光纤中段有一段下滑的弧线，这是一种必要排除的故障，否则弧线落入噪声后，就难以分析曲线了。



　　05、动态过小



　　以下曲线就是使用小动态OTDR测试长距离光纤的图像，根本看不到末端，所以我们选择OTDR测试时一定要注意好动态，动态和最大测距范围息息相关，如果此时已经选择了OTDR的最大脉宽、最大量程但仍然动态不够，那么建议更换一个更大动态的OTDR。



　　以上就是我们在进行OTDR测试的时候可能会遇到的一些测试曲线，现阶段有许多光眼或是光眼变种功能可以帮助我们跳过曲线识别光纤，但曲线仍然是最权威的OTDR测试结果分析方式。光缆曲线的分析，作为通信人的我们也是建议需要了然于心的。
