布线技术中的“防疫”，强弱布缆的分隔



　　今天我们就谈谈强弱电布线间的隔离，专业叫法叫“回路间的分隔“。



　　1.Why?



　　布线系统包括：供电回路（主要是交流1000V、直流1500V以下）俗称“强电回路”，以及传递信号、通信、数据等的信息布线，俗称“弱电回路”。“自甘示弱”的弱电回路，除了想尽办法提高自身免疫能力（比如：双绞、屏蔽等），还得借助外界防护措施，抵抗外来电磁干扰外。这就是需要“回路间的分隔”的原因。



　　2.What?

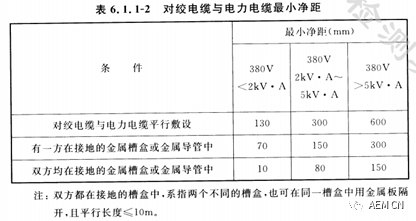

　　GB/T50312-2016的表6.1.1-2中规定了强弱电缆间隔。可是问题来了，表中规定的都是380V供电回路，220V回路怎么办？另外，强弱电布线可否分隔吗？



　　3．How？



　　先公布结论：



　　a别的标准中有220V线路的分隔规定；



　　b满足条件时，强弱电可以不分隔；

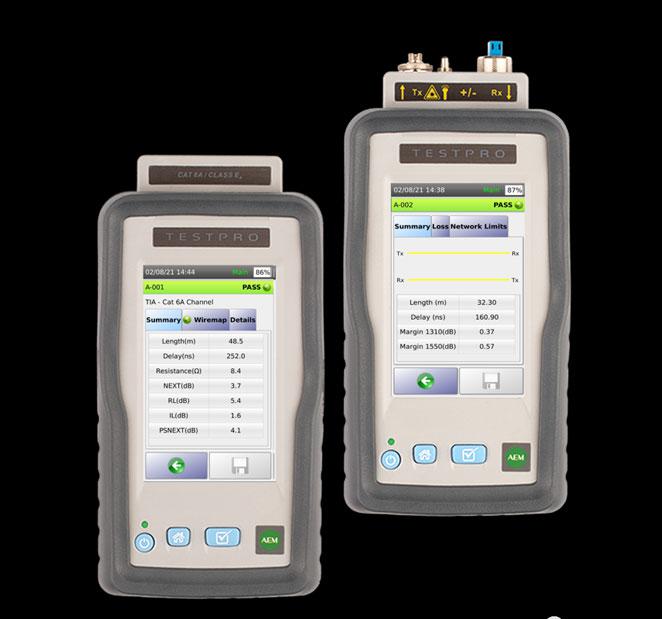

　　c AEM公司的TESTPRO测试仪能协助判断是否需要分隔和分隔距离。

　　4.IEC14763-2中的规定



　　IEC14763-2:2019《信息技术用户建筑布安装与运行第2部分：规划与安装》的第7.9节（建筑物内通信布缆与供电布缆的分隔Segregationof telecommunications cabling and power supply cabling inside buildings）给出一个公式：A=S×P，其中：A代表“分隔间距”（如下图），S代表“最小分隔”，P代表“供电布缆系数”。



　　4.1供电布缆系数，P，



　　先讲讲A=S×P公式中的P，它是个由单相供电回路数决定的系数，见表4.1(IEC14763-2的编号是表13)。



　　这个单相回路，也就是220V（IEC单相回路的标称值是230V）回路的电流值规定为20A（这基本可以看作是单相回路的最大供电电流了，为了不扯远，此处删去1万字。），小于20A的回路全按20A计，大于20A的回路，按20A整数倍数向上取整计。直流供电回路仅考虑电流值。例如：100A 50V直流供电线缆，处理为5根20A线缆，P应取0.4。

　　注意：回路数量13-15是个分界线，小于13个20A单相回路的供电布缆因数都小于1，意味着强弱电布线分隔距离A可以比最小分隔S还小。大于15个20A单相回路的供电布缆因数都大于1，意味着强弱电布线分隔距离A要比最小分隔S成倍增加。
